L'électricité
ça y est, nous avons récupérer les bons blochets et avons attaqué l'électricité !
Autre étape indispensable : étudier les 48 pages de mode d'emploi de Brainbox. Un peu trop technique, mais à la troisième lecture, on finit par intégrer la théorie !

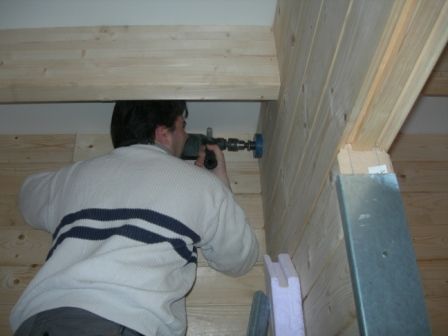

Grâce à ce travail préparatoire, nos murs sont préforés au bons endroits... il "suffit" donc de faire un trou à la scie-cloche (du bon diamètre : 68 mm = diamètre des blochets) à l'emplacement de la prise ou de l'interrupteur pour retrouver la gaine.

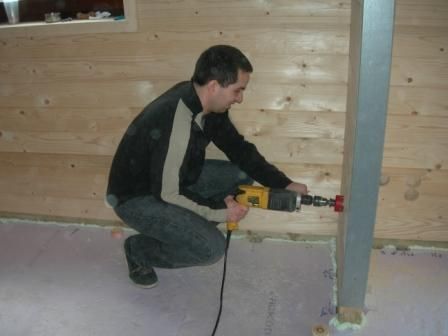

La poutre de sol est déjà forée pour permettre le passage des câbles. Nous avons repéré les emplacements des trous à forer au niveau, à la verticale du centre de ces trous. (merci Michel !) Une petite croix, un coup à la foreuse pour bien engager la mèche et on attaque à la scie-cloche !
Bon, tout ça, c'était le dimanche 6 avril. En une journée, tous les trous ont été forés et nous avons fixé les deux coffrets.
voici un zoom.

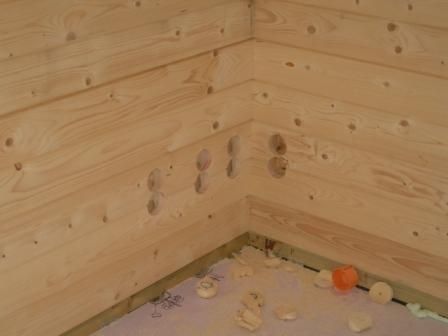

Pour les doubles prises (il y en a un paquet) on compte exactement 71 mm de centre à centre, entre les deux trous. (il y a vraiment tout intérêt à faire les 2 petites croix avant de forer !)
On passe directement au week-end dernier.

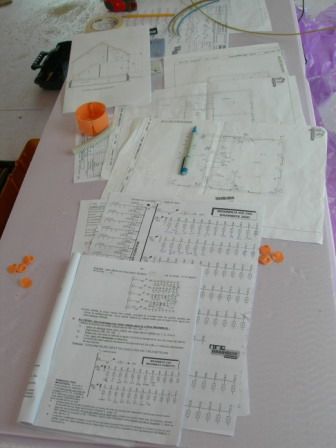

Avant d'attaquer le câblage, relecture obligatoire du mode d'emploi et préparation des schémas unifilaires. Voici ma table de travail ! ;o)
Je n'ai pas osé toucher à la foreuse et la scie-cloche (faut admettre que j'ai moins de poigne que les hommes) mais pour jouer au petit chef avec mes petites notes, pas de problème !

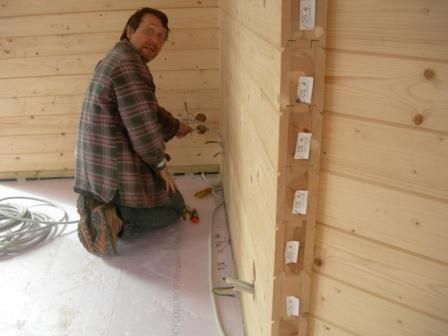

On tire les premiers câbles du salon avec papa (ici, les prises, en 3x2,5 mm²) pendant ce temps, Alex profite de la cléence de la météo pour terminer l'isolation de la façade Sud de la maison.
ça fait tout de suite plus propre !
Le week-end prochain, on continue à fixer tout ça au sol et on attaque les raccordements au coffret (je cherche une chaise sur échelle, comme les arbitres au tennis... si vous avez ça quelque part, faites-nous signe !)
Conseil du jour: toujours dégainer les câbles avant de fixer les blochets...

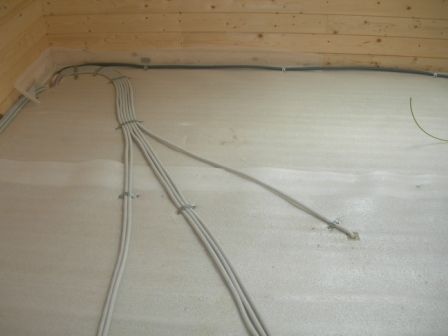

Quelques photos pour la postérité. Sur les deux derniers week-ends, nous avons terminé de fixer tous les câbles avant de les noyer dans les chapes.

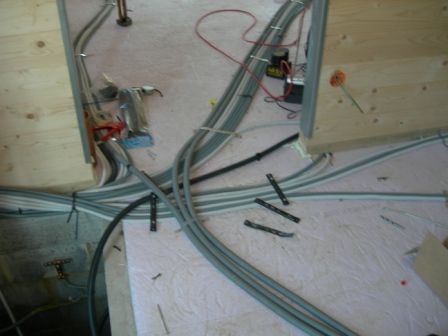

Le plus gros point de croisement, à l'arrivée du tableau électrique. Les gros câbles qui passent par dessus sont des câbles réseau. La gaine noire est celle du tuyeau d'arrivée d'eau vers le WC.
Derniers câbles de la mezzanine (ce sont les câbles réseau de la chambre de Maelle et la seconde chambre)
Il arrive parfois que je dépose l'appareil photo pour travailler, oui, oui.

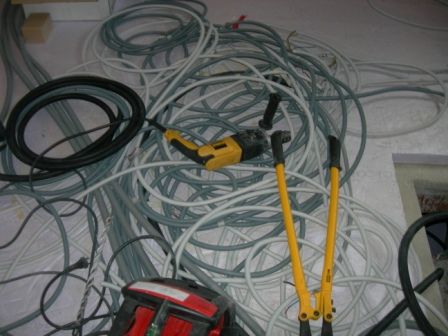

Le tas de câbles avant rangement...
Chaque câble porte une étiquette indiquant ce à quoi il correspond.
et le même tas de câbles, bien rangés, un à un, tranquillement. Merci papa, là, on ne savait vraiemnt pas comment s'y prendre !

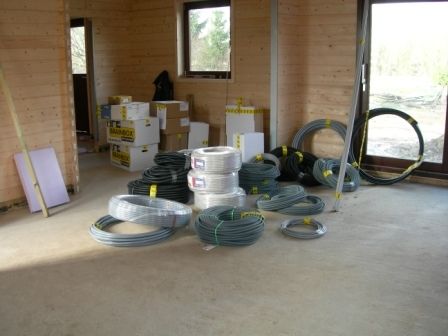

Voici le kit Brainbox...
De prime abord, ça fait plutôt peur, surtout quand il faut en faire l'inventaire...
Autre étape indispensable : étudier les 48 pages de mode d'emploi de Brainbox. Un peu trop technique, mais à la troisième lecture, on finit par intégrer la théorie !
Grâce à ce travail préparatoire, nos murs sont préforés au bons endroits... il "suffit" donc de faire un trou à la scie-cloche (du bon diamètre : 68 mm = diamètre des blochets) à l'emplacement de la prise ou de l'interrupteur pour retrouver la gaine.
La poutre de sol est déjà forée pour permettre le passage des câbles. Nous avons repéré les emplacements des trous à forer au niveau, à la verticale du centre de ces trous. (merci Michel !) Une petite croix, un coup à la foreuse pour bien engager la mèche et on attaque à la scie-cloche !
Bon, tout ça, c'était le dimanche 6 avril. En une journée, tous les trous ont été forés et nous avons fixé les deux coffrets.
voici un zoom.
Pour les doubles prises (il y en a un paquet) on compte exactement 71 mm de centre à centre, entre les deux trous. (il y a vraiment tout intérêt à faire les 2 petites croix avant de forer !)
On passe directement au week-end dernier.
Avant d'attaquer le câblage, relecture obligatoire du mode d'emploi et préparation des schémas unifilaires. Voici ma table de travail ! ;o)
Je n'ai pas osé toucher à la foreuse et la scie-cloche (faut admettre que j'ai moins de poigne que les hommes) mais pour jouer au petit chef avec mes petites notes, pas de problème !
On tire les premiers câbles du salon avec papa (ici, les prises, en 3x2,5 mm²) pendant ce temps, Alex profite de la cléence de la météo pour terminer l'isolation de la façade Sud de la maison.

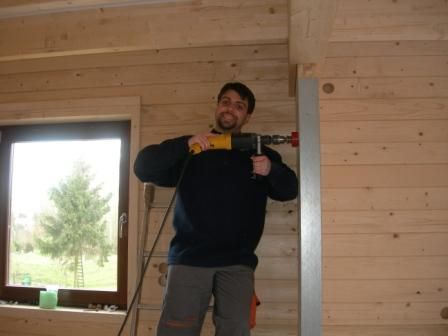

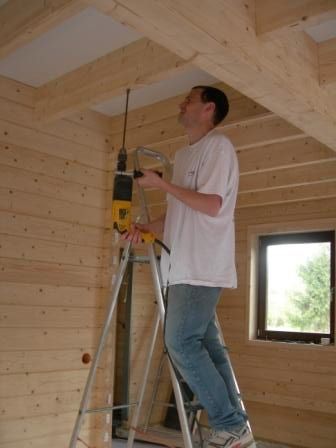

Pour les lampes, on fore les poutres par en bas (plus facile de viser le milieu de la poutre...) et

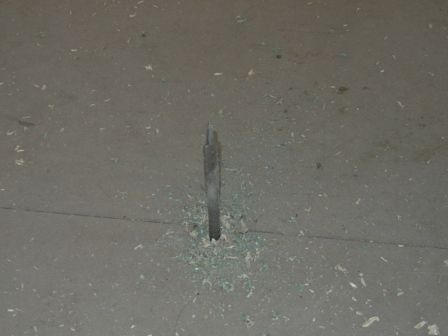

la câbles courrent sur le sol de l'étage. C'est assez psyché de regarder cette mèche tourner...

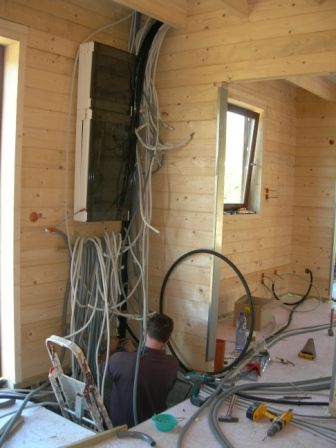

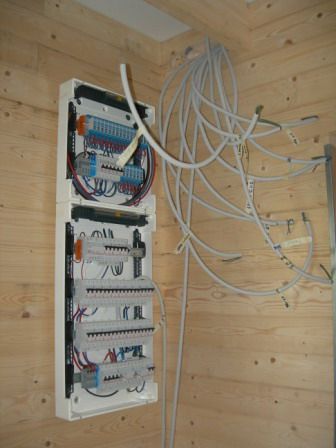

Voici les coffrets.
Partie du haut, les télérupteurs (qui commandent l'éclairage en 24V)
Les câbles, bien étiquetés, qui pendouillent sont ceux des lampes. Avec les interrupteurs en plus, c'est encore plus impressionnant !
Partie du dessous :
première ligne, le kit boiler (qui active le boiler en fonction du passage compteur de jour au compteur de nuit, avec une commande manuelle en plus).
En dessous, les disjoncteurs pour les prises en 32A (les taques), 20A et 16A.

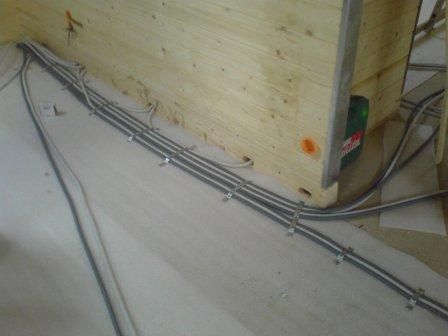

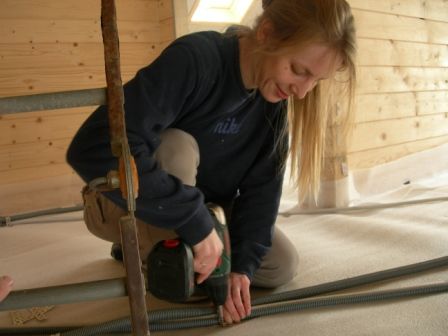

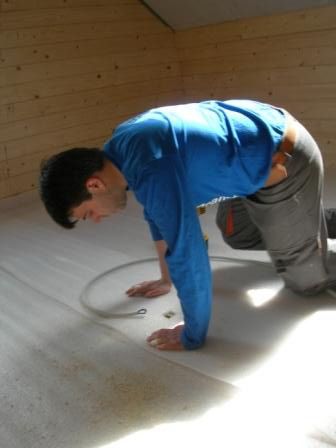

Mardi, Alex a commencé à mettre de l'ordre dans tout ça et à fixer correctement les câbles au sol en allant
Voici les coffrets.
Partie du haut, les télérupteurs (qui commandent l'éclairage en 24V)
Les câbles, bien étiquetés, qui pendouillent sont ceux des lampes. Avec les interrupteurs en plus, c'est encore plus impressionnant !
Partie du dessous :
première ligne, le kit boiler (qui active le boiler en fonction du passage compteur de jour au compteur de nuit, avec une commande manuelle en plus).
En dessous, les disjoncteurs pour les prises en 32A (les taques), 20A et 16A.
Mardi, Alex a commencé à mettre de l'ordre dans tout ça et à fixer correctement les câbles au sol en allant
chercher un autre système de fixation, façon Mac Gyver, parce que les clous des attaches fournies par
Brainbox dans le kit sont inutilisables dans notre cas : ils sont trops longs et passeraient au travers des panneaux de plancher de l'étage et ne tiennent pas dans
l'isolant posé au sol du rez-de chaussée...

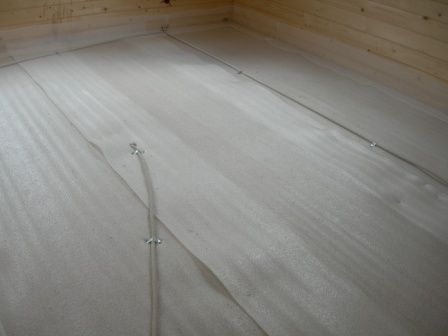

ça fait tout de suite plus propre !
Le week-end prochain, on continue à fixer tout ça au sol et on attaque les raccordements au coffret (je cherche une chaise sur échelle, comme les arbitres au tennis... si vous avez ça quelque part, faites-nous signe !)
Conseil du jour: toujours dégainer les câbles avant de fixer les blochets...
Quelques photos pour la postérité. Sur les deux derniers week-ends, nous avons terminé de fixer tous les câbles avant de les noyer dans les chapes.
Le plus gros point de croisement, à l'arrivée du tableau électrique. Les gros câbles qui passent par dessus sont des câbles réseau. La gaine noire est celle du tuyeau d'arrivée d'eau vers le WC.
Derniers câbles de la mezzanine (ce sont les câbles réseau de la chambre de Maelle et la seconde chambre)
Il arrive parfois que je dépose l'appareil photo pour travailler, oui, oui.
Le tas de câbles avant rangement...
Chaque câble porte une étiquette indiquant ce à quoi il correspond.
et le même tas de câbles, bien rangés, un à un, tranquillement. Merci papa, là, on ne savait vraiemnt pas comment s'y prendre !
Bon, ben il n'y a plus qu'à raccorder...
